Abschirmhauben für Prototypen

Dienstag, 30 Mai 2017 00:00

Neu bei MPE-Garry gibt es nun einen einfachen Prototypenbausatz für EMV-Abschirmhauben. Mit diesem Kit ist es sehr einfach möglich kritische Bereiche auf einer Platine gegen elektromagnetische Strahlungen abzuschirmen.

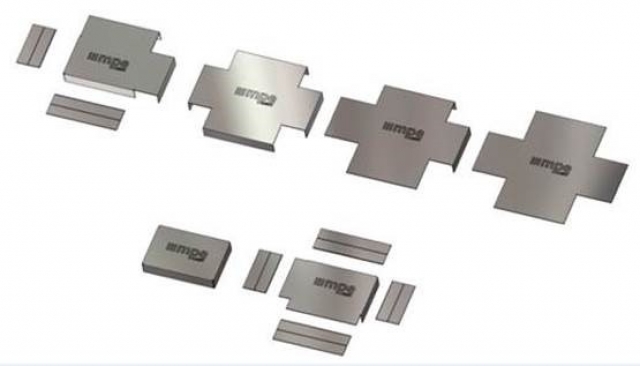

Das Prototypenkit besteht aus zwei Blechen in welche 30 Abschirmhauben in 15 verschiedenen Größen vorgeschnitten sind. Diese können sehr einfach von Hand aus dem Blech gelöst und durch Abbiegen oder Abrechen einzelner Seitenwände in eine 3-dimensionale Abschirmhaube gefaltet werden. Die verfügbaren Abmessungen beginnen mit einer Grundfläche von 12 x 12 mm und enden bei einer Abmessung von 125 x 65 mm. Alle Grundflächen lassen sich in 3 verschiedenen Höhen vollenden.

Die wichtigsten Eigenschaften:

• Variable Bauhöhen von 6,00mm, 12,00mm oder 18,00mm
• Einfache und schnelle Lösung
• Neusilber für exzellente Abschirmeigenschaften und gute Lötbarkeit
• Einfach zu formen; eingeätzte Abkantlinien ermöglichen ein einfaches Formen ohne Werkzeug

Diese Abschirmhauben können entweder direkt auf die Platine gelötet werden oder mit den ebenfalls von MPE-Garry angebotenen Kontakten der Serie 859-3-L auf die Platine gesteckt werden.
