Neuer USB 3.1 Typ C Steckverbinder

Montag, 04 Mai 2015 00:00

W+P PRODUCTS präsentiert einen Quantensprung in der USB-Anschlußtechnik, einen Steckverbinder, der bereits jetzt für die Weiterentwicklungen der nächsten USB-Generationen gerüstet ist.

Der neue USB 3.1 Typ C Steckverbinder gewährleistet eine Datenübertragungsrate von 10 Gbit/s nach dem neuen USB 3.1 Super Speed Plus Standard, das ist doppelt so schnell wie bisher nach dem USB 3.0 Standard. Aber nicht nur in der Geschwindigkeit der Datenübertragung punktet der neue USB-Steckverbinder, er bietet zahlreiche weitere Pluspunkte. Beispielsweise unterstützt er sowohl den USB-Power-Delivery-Standard als auch den USB-Audio/Video-Standard. Das bedeutet, dass über das gleiche Stecksystem sowohl Leistung bis zu 100 Watt übertragen werden kann als auch die Übertragung von Video-Daten im Ultra HD-Standard ermöglicht wird. Somit hat das USB 3.1 System das Potential,  in der Zukunft zum universellen Übertragungssystem zu werden.

Und der Clou an dem neuen Typ C USB-Steckverbinder: er wurde nicht nur für die Erfüllung des neuen USB 3.1 Super Speed Plus Standards mit einer Datentransferrate von 10 Gbit/s entwickelt, sondern mit dem Ziel, ebenfalls für kommende Weiterentwicklungen des USB-Standards in den nächsten Jahren einsetzbar zu sein! So ist er - um künftigen Standards gerecht werden zu können - mit 24 Kontakten ausgestattet, von denen derzeit jeweils 12 pro Seite genutzt werden und zusätzlich für eine Übertragung bei 10 Ghz.

Mittelfristig soll der neue Typ C Stecker, den W+P als einer der ersten Anbieter weltweit auf den Markt bringt, die bisher üblichen USB-Steckverbinder-Typen Mini-USB, Micro-USB, Typ A und B ersetzen. Mit einer kompakten Abmessung von  nur 9,0 x 3,4mm zeigt er sich wesentlich kleiner als Typ A und nur minimal größer, aber deutlich robuster als bisherige Micro-USB-Typen. Ideal geeignet beispielsweise für den Einsatz in Smartphones oder auch für Embedded Boards.

Die Anwenderfreundlichkeit wurde entscheidend erhöht, indem die Bauform des Steckers symmetrisch gewählt wurde und somit erstmals ein USB-Steckverbinder in beliebiger Richtung gesteckt werden kann – es gibt keine definierte Ober- und Unterseite mehr. Eine Abwärtskompatibilität wird durch den Einsatz von Adaptern gewährleistet.

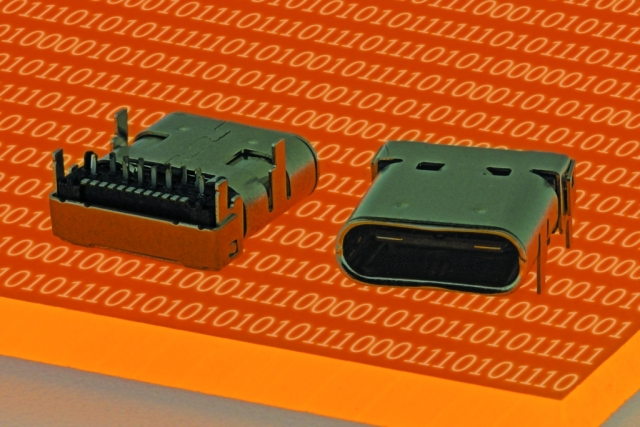

Verfügbar ist die neue USB-Steckverbinderserie 832 / 8320 von W+P als SMT-Leiterplatten-Steckverbinder mit 24 Kontakten. Das Kontaktmaterial besteht aus einer Kupferlegierung mit vergoldeter Oberfläche über einer Nickelsperrschicht, das Isolierkörpermaterial aus thermoplastischem Kunststoff gemäß UL94 V-0. Die Lötbarkeit ist nach IEC 60512-12A garantiert, eine sichere Funktion ist in einem Temperaturbereich von -40° C bis +85° C gegeben.

Datenblätter und entsprechende Muster sind kostenlos erhältlich.
