Präzisions-Buchsenleisten in THR

Donnerstag, 15 Oktober 2015 00:00

Zuverlässige und sichere Steckverbinder gesucht, die gleichzeitig Zeit und Kosten in der Fertigung sparen? Dann sind die THR (Through-Hole-Reflow) Präzisions-Buchsenleisten von W+P genau die richtige Wahl.

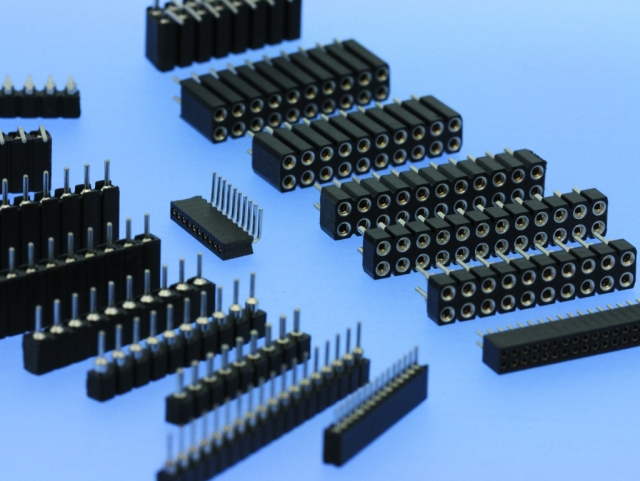

W+P bietet ein breites Spektrum an THR-fähigen Präzisions-Buchsenleisten in den Rastermaßen 1,27mm, 2,0mm und 2,54mm. Durch den Einsatz  können sowohl Kosten als auch Zeit im Gesamtfertigungsprozess gespart werden. Möglich wird dies durch das zeitgleiche Verlöten von THR- und SMT-Steckverbindern in einem einzigen Reflow-Lötgang. Die für das Wellen- oder Selektivlöten notwendigen zusätzlichen Anlagen und Prozessschritte entfallen.
Eine hohe Kontaktsicherheit wird durch die Gestaltung der Präzisionskontakte gewährleistet: bestehend aus einer gedrehten Messing-Hülse mit einer vergoldeten 4- bzw. 6-Lamellen Beryllium-Kupfer Feder stellen sie zuverlässige Verbindungen zu Vierkantstiften und Rundstiften her.
Das Portfolio der THR-fähigen Präzisions-Buchsenleistenserien von W+P umfasst gerade und gewinkelte Buchsenleisten in verschiedenen Polzahlen für ein- bis zweireihige Leisten. Beispiele sind die Serien 153 bis 155 und 253 bis 257. Um die höheren Temperaturen des Reflow-Prozesses zu bestehen, sind die Isolierkörper der Präzisions-Buchsenleisten aus hochtemperaturfestem Kunststoff nach UL94 V-0 hergestellt und vertragen Temperaturen bis zu 260° C für 20 bis 40 Sekunden, angelehnt an IPC/JEDEC J-STD-020C.
Aktuelle Datenblätter und technische Spezifikationen befinden sich auf der W+P-Webseite oder im aktuellen Katalog. Muster sind kostenlos erhältlich.

W+P
