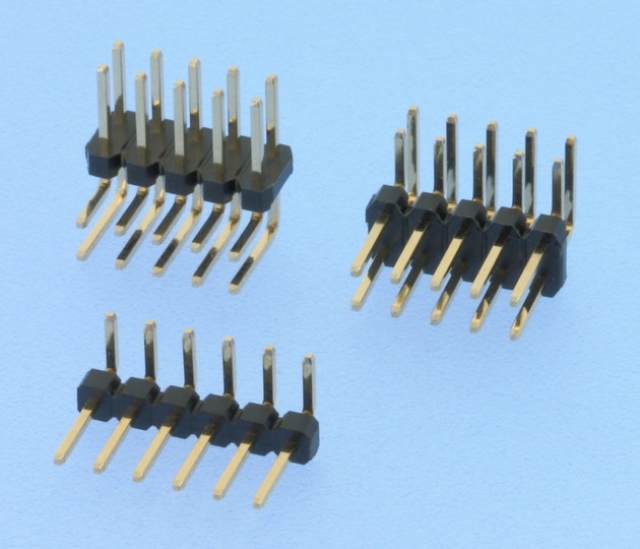

933 / 934 - Stiftleisten RM 2,54mm, gewinkelt, 1-/2-reihig - 1,7mm Isolierkörper

933 / 934 - Stiftleisten RM 2,54mm, gewinkelt, 1-/2-reihig - 1,7mm Isolierkörper
Isolierkörper Thermoplastischer Kunststoff, nach UL94 V-0
Kontaktmaterial Vierkantstift 0,635mm, Kupferlegierung
Kontaktoberfläche Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Lötbarkeit IEC 60512-12A
Durchgangswiderstand < 20mΩ
Isolationswiderstand > 1000MΩ
Spannungsfestigkeit 1kVDC
Nennspannung 250VAC
Nennstrom 3A
Temperaturbereich -40°C ... +125°C
Verarbeitung Wellen- oder Reflow-Lötverfahren



SeriesDimensionsContactsPlating
9331201000

Gestanzte/geprägte Kontakte

933 Einreihig

934 Zweireihig

12 B=3,50 C=3,30mm

13 B=4,80 C=3,30mm

14 B=6,10 C=3,30mm

15 B=6,90 C=3,30mm

16 B=9,90 C=3,30mm

17 B=12,00 C=3,30mm

18 B=13,80 C=3,30mm

19 B=15,00 C=3,30mm

20 B=17,10 C=3,30mm

001-040 Einreihig

004-080 Zweireihig

00 Vergoldet

50 Verzinnt

60 Sel. Au/Sn
