| Isolierkörper | Thermoplastischer Kunststoff, nach UL94 V-0 |
|---|---|
| Kontaktmaterial | Vierkantstift 0,635mm, Kupferlegierung |
| Kontaktoberfläche | Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm) |
| Lötbarkeit | IEC 60512-12A |
| Durchgangswiderstand | < 20mΩ |
| Isolationswiderstand | > 1000MΩ |
| Spannungsfestigkeit | 1kVDC |
| Nennspannung | 250VAC |
| Nennstrom | 3A |
| Temperaturbereich | -40°C ... +125°C |
| Verarbeitung | Wellen- oder Reflow-Lötverfahren |
| Series | Dimensions | Contacts | Plating |
|---|---|---|---|
| 949 | 19 | 010 | 00 |
|

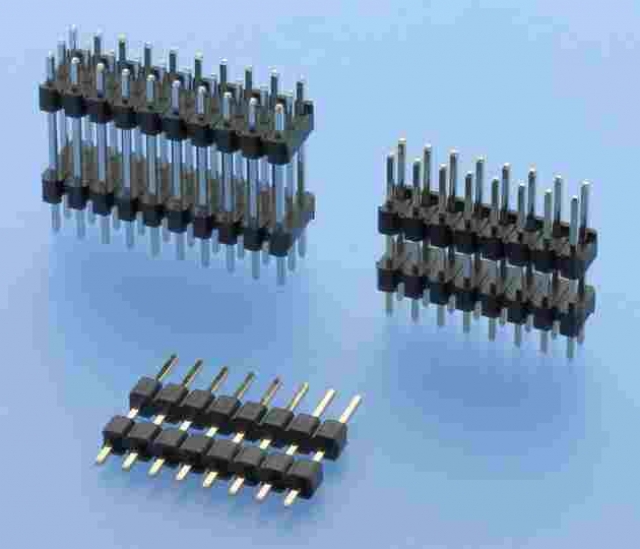

Gestanzte/geprägte Kontakte 949 Einreihig 950 Zweireihig 951 Dreireihig |
16 A=17,70 B=5,70 C=3,30 D=8,70mm 17 A=19,80 B=5,70 C=3,30 D=10,80mm 18 A=21,60 B=5,70 C=3,30 D=12,60mm 19 A=22,80 B=5,70 C=3,30 D=13,80mm 20 A=24,90 B=5,70 C=3,30 D=15,90mm 21 A=26,70 B=5,70 C=3,30 D=17,70mm 22 A=29,00 B=5,70 C=3,30 D=20,00mm 23 A=30,80 B=5,70 C=3,30 D=21,80mm 24 A=37,80 B=5,70 C=3,30 D=28,80mm 25 A=40,80 B=5,70 C=3,30 D=31,80mm 26 A=45,30 B=5,70 C=3,30 D=36,30mm |
001-050 Einreihig 004-100 Zweireihig 006-120 Dreireihig |
00 Vergoldet 110 Sel. Au 0,25µm / flash 130 Sel. Au 0,75µm / flash 50 Verzinnt 66 Sel. Au / Sn 610 Sel. Au 0,25µm / Sn 80 Sel. Au 0,75µm / Sn Au flash = min. 0,025um |
